材料
图表/产品说明
适用范围
供暧系统、区域供热、工业用途、城市燃气
介质
水，空气，油和其它不与碳钢发生化学反应的流体

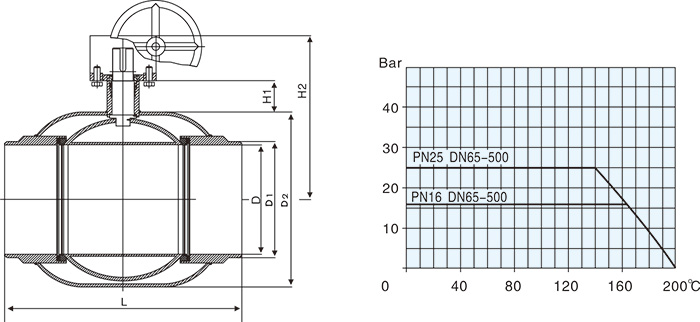

主要连接尺寸
| DN | PN | L | D | D1 | D2 | H1 | H2 | 重量kg |
| A/B | ||||||||
| 50 | 25 | 300 | 50 | 60.3/57 | 108 | 70 | 220 | 12.1 |
| 65 | 25 | 300 | 65 | 76.1/76 | 133 | 70 | 225 | 14.9 |
| 80 | 25 | 325 | 80 | 88.9/89 | 159 | 75 | 235 | 19.8 |
| 100 | 25 | 325 | 100 | 114.3/108 | 193.7 | 75 | 245 | 31.5 |
| 125 | 25 | 350 | 125 | 139.7/133 | 219.1 | 80 | 260 | 48 |
| 150 | 25 | 400 | 150 | 168.3/159 | 273 | 80 | 290 | 75.3 |
| 200 | 25 | 520 | 200 | 219.1/219 | 351 | 80 | 335 | 144 |
| 250 | 25 | 630 | 250 | 273.0/273 | 425 | 90 | 410 | 205 |
| 300 | 25 | 650 | 300 | 323.9/325 | 508 | 90 | 460 | 267 |
| 350 | 25 | 760 | 350 | 355.6/377 | 610 | 105 | 530 | 410 |
| 400 | 25 | 910 | 400 | 406.4/426 | 680 | 120 | 600 | 600 |
| 500 | 25 | 1060 | 500 | 508/530 | 812 | 125 | 680 | 1100 |
