材料
图表/产品说明
适用范围
供暧系统、区域供热、工业用途、城市燃气
介质
水，空气，油和其它不与碳钢发生化学反应的流体

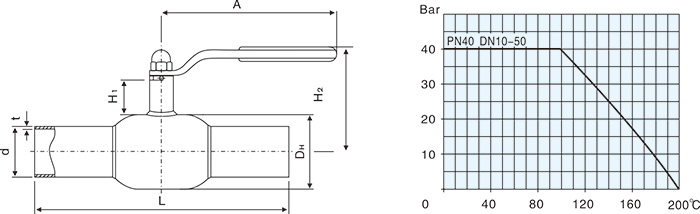

主要连接尺寸
| DN | 公称直径 Bore | DH | d | t | L | H1 | H2 | A | 重量kg Weight kg |
| A/B | |||||||||
| 10 | 10 | 35 | 17.2/14 | 3 | 210 | 45 | 86 | 145 | 0.8 |
| 15 | 10 | 35 | 21.3/18 | 3 | 210 | 45 | 86 | 145 | 0.8 |
| 20 | 15 | 42 | 26.9/25 | 3 | 230 | 47 | 88 | 145 | 1.1 |
| 25 | 20 | 48 | 33.7/32 | 3 | 230 | 47 | 90 | 145 | 1.4 |
| 32 | 25 | 60 | 42.4/38 | 3 | 260 | 48 | 95 | 145 | 2 |
| 40 | 32 | 76 | 48.3/45 | 4 | 260 | 48 | 100 | 180 | 2.7 |
焊接球阀
