材料
图表/产品说明
适用范围
供暧系统、区域供热、工业用途、城市燃气
介质
水，空气，油和其它不与碳钢发生化学反应的流体

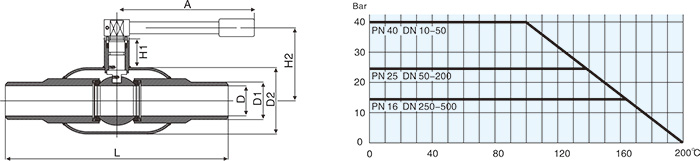

主要连接尺寸
| DN | PN | L | D | D1 | D2 | A | H1 | H2 | 重量kgWeight kg |
| A/B | |||||||||
| 15 | 40 | 230 | 15 | 21.3/18 | 42.4 | 145 | 47 | 88 | 1.5 |
| 20 | 40 | 230 | 20 | 26.9/25 | 48.3 | 145 | 47 | 90 | 1.8 |
| 25 | 40 | 260 | 25 | 33.7/32 | 60.3 | 145 | 48 | 95 | 2.9 |
| 32 | 40 | 260 | 32 | 42.4/38 | 76.1 | 180 | 48 | 100 | 3.4 |
| 40 | 40 | 300 | 40 | 48.3/45 | 88.9 | 250 | 40 | 105 | 5.8 |
| 50 | 40 | 300 | 50 | 60.3/57 | 108.0 | 250 | 40 | 115 | 7.1 |
| 65 | 25 | 300 | 65 | 76.1/76 | 133.0 | 280 | 50 | 135 | 9.9 |
| 80 | 25 | 325 | 80 | 88.9/89 | 159.0 | 280 | 55 | 155 | 14.8 |
| 100 | 25 | 325 | 100 | 114.6/108 | 193.7 | 420 | 55 | 170 | 22.5 |
| 125 | 25 | 350 | 125 | 139.7/133 | 219.1 | 570 | 75 | 205 | 36 |
| 150 | 25 | 400 | 150 | 168.3/159 | 273.0 | 770 | 75 | 235 | 58.5 |
